HyperDENT如何添加支撑结构 HyperDENT支撑结构失败怎么办

在义齿加工和复杂零件制造中，HyperDENT 作为一款专业的数控加工路径生成软件，常用于义齿设计与加工工艺优化。在实际操作中，为确保零件在加工过程中稳定，支撑结构的设置至关重要。然而，在 HyperDENT 中设置支撑结构时，很多用户会遇到支撑结构添加失败、支撑不足或支撑位置不准确的问题。那么，如何正确添加支撑结构?支撑失败后又该如何排查和解决?本文围绕“HyperDENT如何添加支撑结构”和“HyperDENT支撑结构失败怎么办”两个主题，详细讲解支撑结构设置技巧和常见问题解决方法，帮助提升加工稳定性和产品精度。

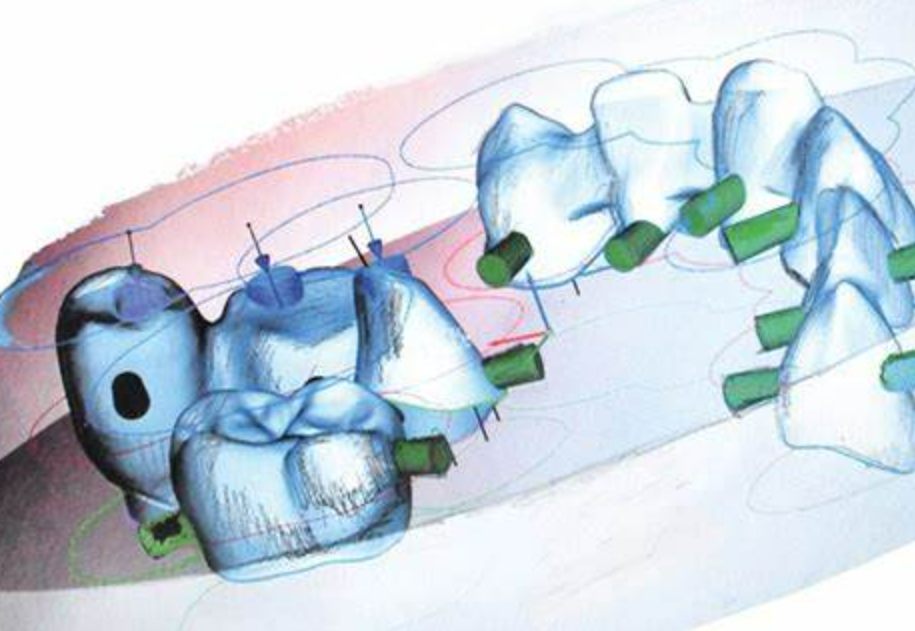

一、HyperDENT如何添加支撑结构

支撑结构在数控加工中扮演着固定和支撑的角色，特别是在复杂形状义齿和薄壁零件的加工中尤为重要。以下是添加支撑结构的具体步骤：

1. 添加支撑结构的基本流程

HyperDENT 提供了多种支撑结构选项，用户可以根据工件类型和加工要求进行选择。

操作步骤：

加载模型：

打开 HyperDENT，点击导入模型，选择 STL 文件或 CAD 文件。

选择支撑类型：

进入支撑结构设置面板，常见支撑类型包括：

柱状支撑（Bar Support）： 适合简单零件。

树状支撑（Tree Support）： 适合复杂结构。

线性支撑（Linear Support）： 适合长条形零件。

设置支撑参数：

支撑直径： 一般为1~3 mm，取决于工件重量和材质。

支撑密度： 根据受力分析调整，通常为0.5~1.0.

接触点形状： 圆形或点状，避免切削过程中产生多余应力。

手动调整支撑位置：

使用自动生成支撑功能后，手动调整关键受力点，确保对称性和均匀分布。

检查支撑有效性：

在预览窗口中查看支撑生成效果，确保支撑结构均匀分布。

进行强度分析，验证支撑的稳固性。

2. 支撑结构参数优化

不同零件对支撑强度和稳定性要求不同，以下是常用支撑参数的调整技巧：

（1）支撑密度优化

轻量工件： 密度设置为0.5~0.7.减少支撑材质浪费。

重量工件： 密度为0.8~1.0.增加支撑强度。

（2）支撑直径调整

薄壁零件： 1 mm支撑即可。

厚重结构： 适当增加至2~3 mm，避免加工振动。

（3）支撑布局校准

底部支撑： 提供整体稳定性。

侧面支撑： 防止侧向位移和偏移变形。

顶部悬挂支撑： 防止悬臂部件在加工中下垂。

3. 使用自动支撑生成工具

HyperDENT 自带自动支撑生成功能，适用于标准形状或批量义齿加工。

操作步骤：

点击自动支撑生成：

选择自动支撑设置，软件会根据模型重心和加工路径自动布局。

校正支撑参数：

调整支撑密度和直径，根据仿真效果手动微调。

生成并保存：

完成后，保存支撑设置至模板，便于后续类似工件调用。

二、HyperDENT支撑结构失败怎么办

在实际操作中，支撑结构生成失败或效果不理想是常见问题，以下是原因分析及应对方法：

1. 支撑结构生成失败的常见原因

（1）模型缺陷或破面

原因： 导入的 STL 或 CAD 文件存在破面、缺口，导致支撑生成算法失效。

解决方法：

使用模型修复工具(如 MeshLab)修复破面。

在 HyperDENT 中运行几何检查，确认模型完整性。

（2）支撑参数不匹配

原因： 支撑直径过小或密度过低，软件自动判断为无效支撑。

解决方法：

提高支撑直径，至少1 mm以上。

增加支撑密度至0.7以上，特别是大型零件。

（3）模型复杂度超出计算能力

原因： 复杂义齿或零件有大量悬挂结构，自动支撑算法无法有效处理。

解决方法：

将复杂模型进行分区支撑，逐步添加支撑点。

减少支撑数量，确保支撑点与重心对齐。

2. 支撑结构稳定性不足

（1）加工中支撑断裂

原因： 支撑刚性不足，或者支撑布局不均匀。

解决方法：

增加支撑的直径和密度，特别是底部支撑。

使用蜂窝状支撑，增加受力分散性。

（2）切削时工件晃动

原因： 底部支撑与侧面支撑分布不合理，导致结构不稳。

解决方法：

增加底部支撑数量，侧面支撑加粗。

调整支撑材料，选择高强度支撑材质(如钛合金)。

3. 支撑分布不均引起变形

（1）左右支撑不对称

原因： 支撑生成算法未考虑对称性。

解决方法：

手动调整支撑对称性，确保两侧支撑强度均衡。

使用对称复制工具，自动生成对称支撑结构。

三、怎么提升支撑结构可靠性

1. 预设支撑模板，提高重复性

将经优化的支撑参数保存为模板，在类似工件加工时直接调用。

根据材料特性，创建不同模板，如陶瓷支撑模板和金属支撑模板。

2. 支撑结构模拟分析，提前验证

使用 HyperDENT 的仿真模块，预览支撑稳定性。

通过应力分析，检查加工中可能断裂的支撑部位。

3. 定期检查支撑算法更新

HyperDENT 更新版本时，支撑生成算法常有改进。

定期更新软件，并查看Release Notes，了解支撑优化新特性。

总结

本文围绕“HyperDENT如何添加支撑结构，HyperDENT支撑结构失败怎么办”两个核心问题，详细讲解了支撑结构设置的具体方法和优化技巧。通过手动调整、自动生成、参数优化和故障排查，可以在 HyperDENT 中高效创建稳定可靠的支撑结构，保证加工过程中工件的稳定性和表面精度。掌握这些技巧，可以有效解决支撑生成失败和支撑不足的问题，提升加工精度和效率。
